電動掃地機電池的設計方案

應用主機簡介：

手推式電動掃地機是一款綜合掃帚、垃圾桶三種工具功能于一體的新型環保產品。手推式電動掃地機具備以下幾個特點：    1、無需能源，使用時不用彎腰，用手推動就可啟動全部功能，將垃圾輕松收到垃圾箱； 　2、操作簡便，可以360度旋轉，清潔范圍遍及室內各個角落；節能環保，無噪音和廢氣排放，適合需要靜音的場所使用，      比如：醫院、學校、商場等；   3、省時省力高效，節約時間的同時比人工清理更潔凈； 　4、經久耐用，抗腐蝕老化； 　5、運輸方便，機器輕巧易于搬運，直立存放節省空間； 　6、封閉式清掃，能夠有效避免揚塵，確保家居衛生及家人健康。

電池簡介：

一、產品的功能參數：
    本掃地機電池集成了通信、電量計量、硬件保護電路、溫度采集、電壓采集、電流采集等各種功能。
1）鋰電池組型號設計要求：LG ICR18650 MEI 2000mAh-6S/2Ah/22.2V/44.4Wh。
2）輸入、輸出特性：輸入、輸出采用同一端口，并采用輸入/輸出自動切換功能。
    1、輸入特性：采用25.2V的充電器給本電池充電。
    2、輸出特性：電池輸出22.2V的電壓給主機供電，以滿足主機的正常使用。
3）電量計量：通過電量計量IC，可實時讀取電池的當前的精確電量。
4）保護板基本特性
    1、單節過充保護電壓：4.28±0.05V
    2、單節過充恢復電壓：4.15±0.05V
    3、單節過放保護電壓：2.60±0.10V
    4、單節過放恢復電壓：3.00±0.10V

5、持續放電電流：5A
    6、組合電池過流保護值（22ms）： 10A
    7、組合電池充電過溫保護值（可恢復）：65±5℃

8、組合電池放電過溫保護值（可恢復）：75±5℃
    9、成品電池還具備短路保護。
5）電池循環壽命設計要求：300~500次（國標充放電標準）
6）電池外型尺寸設計要求：參考實際電池外殼尺寸。

二、產品的設計方案：

1）電量計量通信功能模塊：通過電量計IC計算電池的剩余電量，實現與主機的實時通信，將電池的各種信息反饋給主機。
2）硬件保護模塊：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流、過溫等保護功能，以避免引起燃燒、爆炸等危險。此電池采用硬件的保護電路進行保護，安全更有保障。
3）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線實時監測，使電芯在安全穩定高效的范圍內工作。
4）NTC：主要針對溫度保護功能設計。當電池本身的溫度因其它異常出現問題時，溫度保護的NTC啟動達到溫度保護。充電的過溫保護值設計為：65±5℃，放電的過溫保護值設計為：75±5℃，
5）電芯的選用：此項目選用國際知名的LG動力電芯/18650 /2000mAh/3.7V。
6）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用。
7）連接器：采用金屬片的方式與主機接觸。

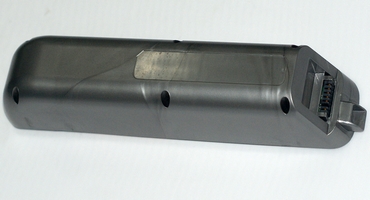

8）電池外殼：采用高檔塑膠外殼，構成整體電池的模形。

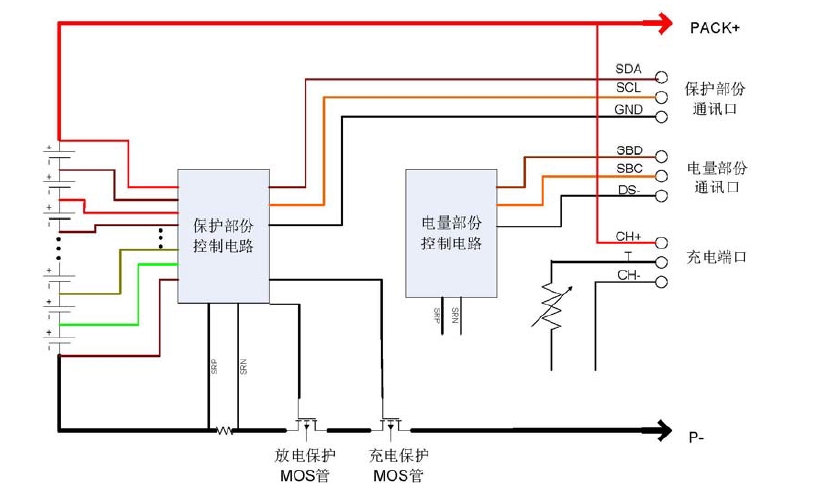

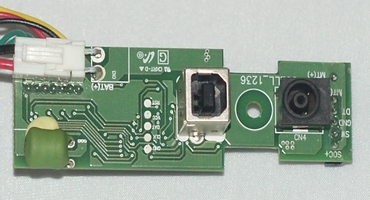

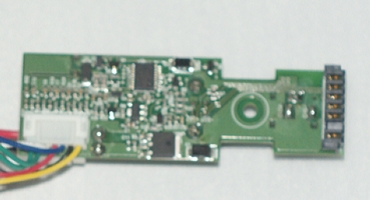

三、PCM的原理圖框和實物圖片：

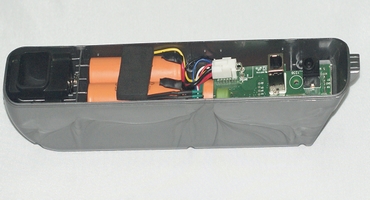

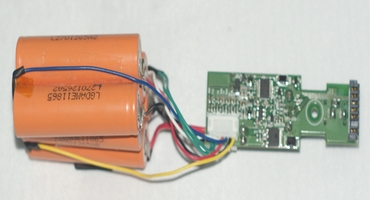

產品的結構組成和產品實現：
